GUI使用

一、 安装

1.1 编译

下载 CubeFS 源码后,用 make 命令编译代码。编译成功后,在 bin 目录里面可生成可执行文件 cfs-gui,配置文件模板 config.yml,前端静态文件目录 dist。

## clone code
git clone https://github.com/cubefs/cubefs-dashboard.git

## build
make

## product
ll bin/
total 26256
-rwxr-xr-x 1 root root 26876984 Jul 27 17:26 cfs-gui
-rw-r--r-- 1 root root     1009 Jul 27 17:26 config.yml
drwxr-xr-x 6 root root     4096 Jul 27 17:27 dist

1.2 配置

配置文件里面数据库的密码不能是明文,需要加密。加密方式:

./cfs-gui  -e  password

#示例

./cfs-gui  -e  111111
v6NEbIgCdJAYDqLiDE9UMA==

配置文件 config.yml 说明:

server:
  port: 6007  //服务监听端口
  mode: dev   //运行模式 test dev prod
  static_resource:
    enable: true  //是否开启静态资源
    relative_path: /portal  //静态资源前缀
    root_path: ./dist  //静态资源目录  默认在运行的目录下
prefix:
  api: /api/cubefs //后端接口前缀
mysql:
  host: xxxxxx   //mysql 读写域名
  port: xxxxxx   //mysql 读写域名的端口
  slaveHost: xxxxxx   //mysql 只读域名,没有的话可以填读写域名
  slavePort: xxxxxx   //mysql 只读域名的端口,没有的话可以填读写域名的端口
  user: xxxxxx   //mysql  用户名
  password: xxxxxx   //mysql  密码(此处不能是明文密码,需要先加密)
  database: xxxxxx   //mysql  数据库名
  maxIdleConn: 20
  MaxOpenConn: 300

1.3 运行

在 bin 目录下,执行 ./cfs-gui -c config.yml image

二、 使用方法

2.1 注册、修改密码、登录

2.1.1 url 拼接

http://{{ ip }}:{{ server.port }}/{{ server.static_resource.relative_path }}

示例: 如果部署的机器为 192.168.10.10 且 server.port 和 server.static_resource.relative_path 用默认配置

http://192.168.10.10:6007/portal

2.1.2 注册账号

账号:只能包含数字、大写字母、小写字母、下划线 密码:密码长度大于等于8小于等于16 密码只能包含数字、大写字母、小写字母、特殊字符(~!@#$%^&*_.?),且至少两种类型以上 此处仅是注册账号,账号的权限需要有 root 角色的账号授予 imageimageimage

2.1.3 修改密码


2.1.4 登录


2.2 上架集群、修改集群

2.2.1 上架集群

image 只有三副本卷、无纠删码(EC)冷卷 image 有EC冷卷 image

2.2.2 修改集群


2.3 进入集群

点击集群名进入集群 image

2.4 集群详情

2.4.1 集群详情主页


2.4.2 租户管理

进入“租户管理” 给租户授权卷的权限在卷的页面操作,不在此处 image 创建租户:必须以字母开头,可有下划线,数字,字母 image

2.5 卷管理

2.5.1 首页


2.5.2 创建卷

创建卷的时候,会给卷选择一个owner租户,此owner租户有卷的读写权限 imageimage

2.5.3 查看卷详情


2.5.4 多副本数据分区(DP)详情


2.5.5 元数据分区(MP)详情


2.5.6 卷扩容


2.5.7 卷缩容


2.5.8 卷授权

卷授权能把卷授权给 owner 租户外的其他用户 imageimage

2.6 数据管理

2.6.1 多副本数据管理


2.6.1.1 DP详情


2.6.2 纠删码数据管理

2.6.2.1 没冷卷时页面置灰

当创建集群时没有关联冷卷的话,“纠删码”页面是置灰的,不能点击 image

2.6.2.2 条带组状态


2.6.2.3 正在写入的条带组


2.6.2.4 条带组详情

点击条带组的“详情”进入条带组详情 条带组详情展示组成条带的数据块信息和相关的磁盘和机器 image 组成条带的数据块信息 image 数据块所在的磁盘信息 image

2.7 元数据管理

2.7.1 首页


2.7.2 元数据分区(MP)详情


2.8 节点管理

2.8.1 三副本节点

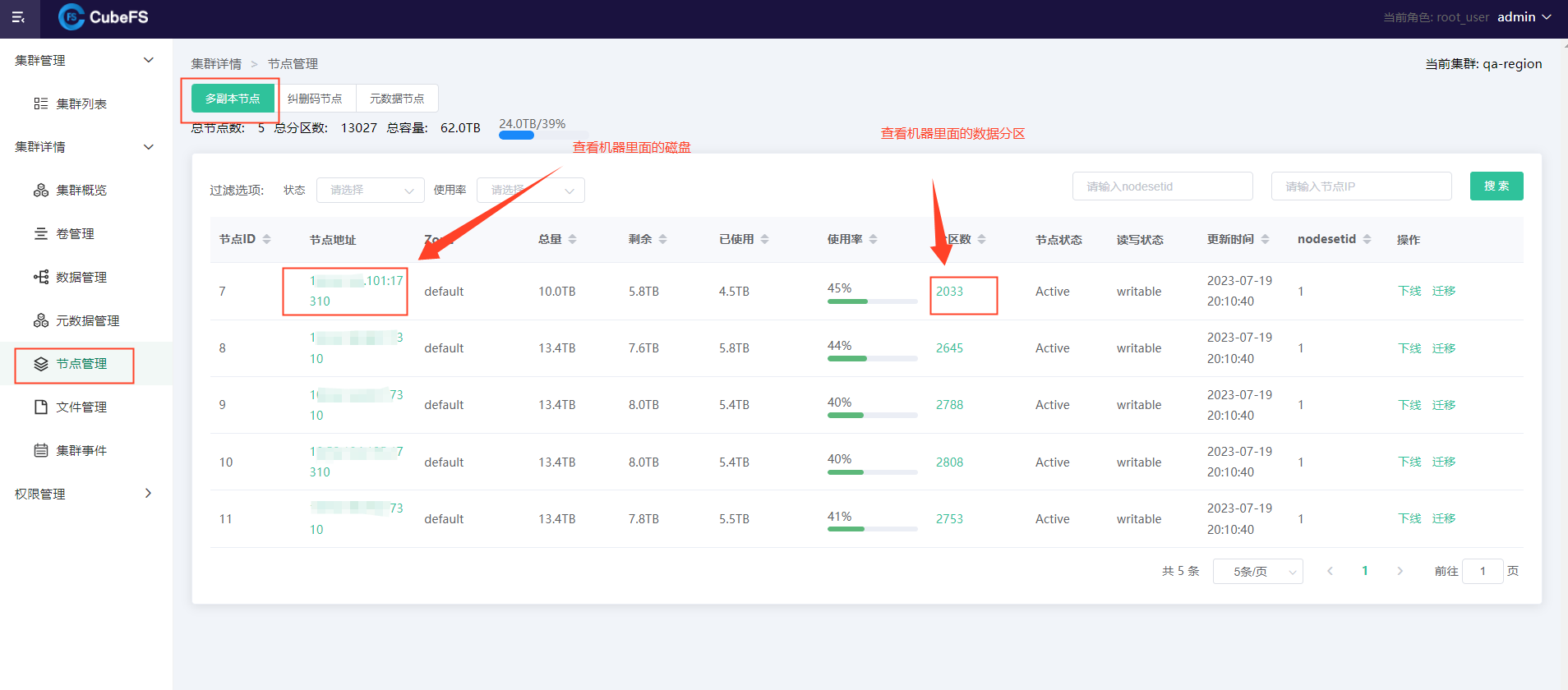

2.8.1.1 首页


2.8.1.2 节点下线(自动迁移)

节点下线即将节点里面的所有 DP 自动迁移(目的节点由 CubeFS 自动选择)到其他节点 image

2.8.1.3 节点迁移

节点迁移即将节点里面的所有 DP 迁移到其他节点(由用户指定) image

2.8.1.4 磁盘下线

点击“节点地址”进入节点详情 磁盘下线即将磁盘里面的所有 DP 自动迁移到其他的磁盘 image

2.8.1.5 分区下线

点击“分区数”进入节点详情 分区下线即将数据分区(DP)从当前磁盘自动迁移到其他磁盘 image

2.8.2 纠删码节点

2.8.2.1 首页


2.8.2.2 机器切读写/只读

操作按钮在“更多操作”的下面 image

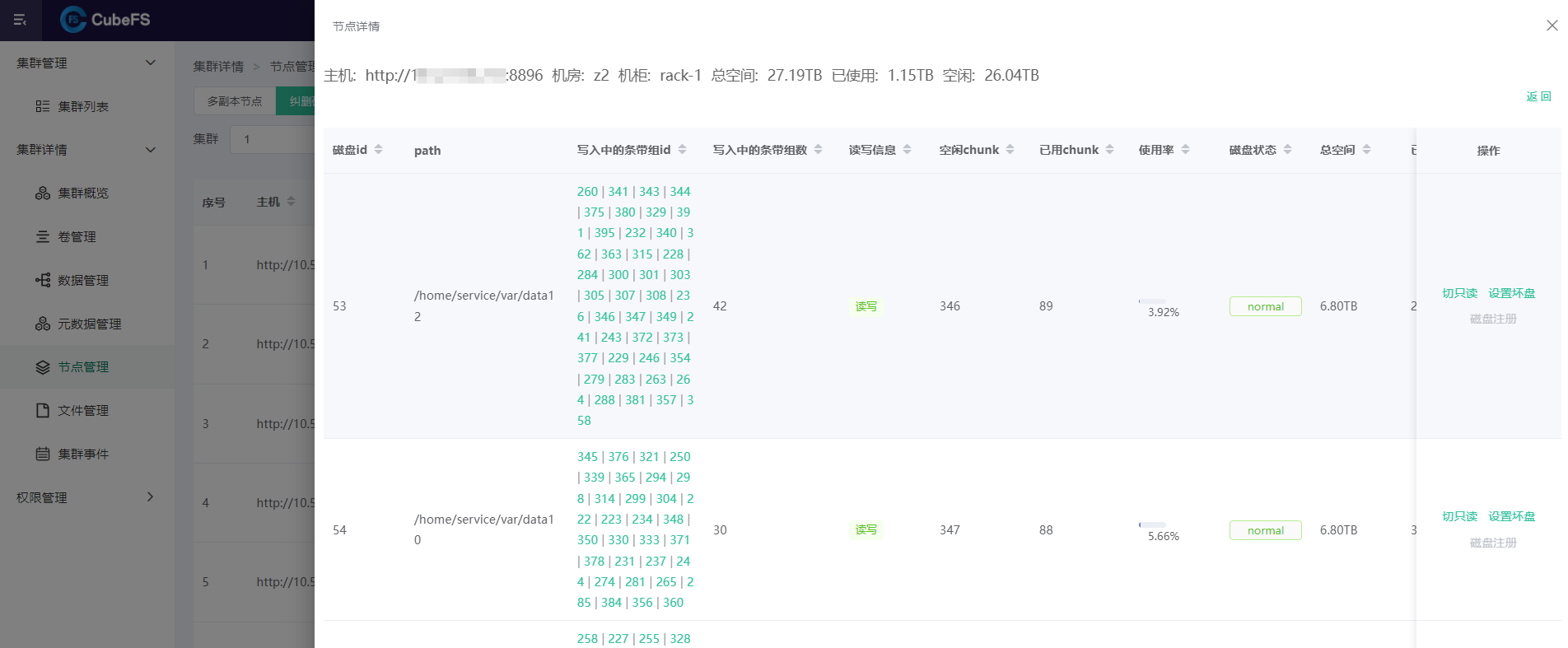

2.8.2.3 机器详情


2.8.3 元数据节点

2.8.3.1 首页


2.8.3.2 节点下线

节点下线即将节点里面的所有 MP 自动迁移(目的节点由 CubeFS 自动选择)到其他节点 image

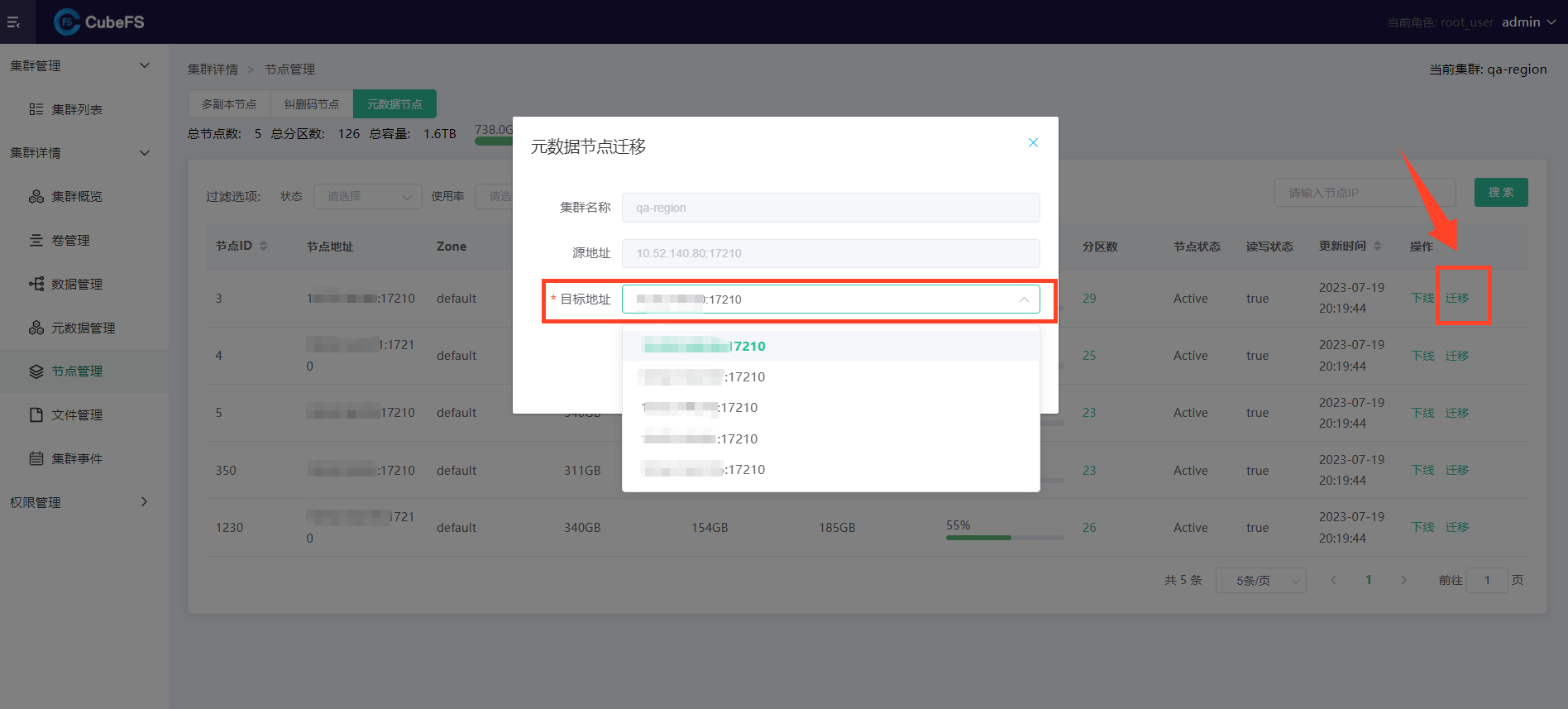

2.8.3.3 节点迁移

节点迁移即将节点里面的所有 MP 迁移到其他节点(由用户指定) image

2.8.3.4 分区下线

点击“分区数”进入分区详情 分区下线即将元数据分区(MP)从当前机器自动迁移到其他机器 image

2.9 文件管理

文件管理是为了方便在管控台查看、上传、下载文件

2.9.1 文件管理使用前提

文件管理是通过S3模块实现的,所以需要配一些S3相关的配置

2.9.1.1 集群配置S3模块的域名或者IP

上架或者修改集群里面,要配置“s3 endpoint” image 当没有配置“s3 endpoint”时,点击卷名会报错,不能进去卷的文件管理 image

2.9.1.2 给卷配置跨域

配置“s3 endpoint”后,点击卷名进入卷的文件管理 点击“跨域设置”里面的“新增规则” 如果只是为了页面上传下载,可以参照“提示”里面配置 当没有正确配置 GUI 用的跨域时,“文件管理”置灰,不能操作 imageimage

2.9.2 上传文件、下载文件、新建文件夹

正确配置“s3 endpoint”和跨域后,点击“文件管理”就能执行上传文件、下载文件、新建文件夹操作 image

2.10 权限管理

2.10.1 权限管理说明

2.10.1.1 GUI账号与CubeFS集群租户区分

此处的账号仅仅是登录 GUI 平台使用,跟 CubeFS 集群里通过 ak、sk 访问卷里面文件的租户无关

2.10.1.2 初始账户

GUI 后端部署好之后,会生成一个初始有最高权限的账号 admin/Admin@1234 第一次登录时,需要修改密码

2.10.1.2 角色

每个角色对应一组权限,初始有三个默认角色,用户可以新增自定义角色 三个默认角: admin_role:拥有所有权限 operator_role:定位为运维角色,相比 admin_role 削减了权限管理相关权限 viewer_role:定位为查看角色,相比 operator_role 削减了运维操作相关权限

2.10.1.3 用户

一个用户可以关联多个角色,用户拥有对应角色的权限

2.10.1.4 用户申请方式

a. 在登录界面申请 b. 有“创建用户”权限的账户在“用户管理”->“添加用户”里面创建

2.10.2 用户管理

2.10.2.1 添加用户

点击“用户管理”->“添加用户” 也可以顺带给用户关联角色,需要权限:用户授权 imageimage

2.10.2.2 编辑用户、修改密码、删除用户

需要权限:更新用户、修改用户密码、删除用户 image

2.10.3 角色管理

2.10.3.1 添加角色

点击“角色管理”-->“添加角色”,输入“角色code”、“角色名称”并在“角色权限”里面选中需要的权限 需要权限:添加角色 imageimage

2.10.3.2 修改角色

需要权限:修改角色权限 image

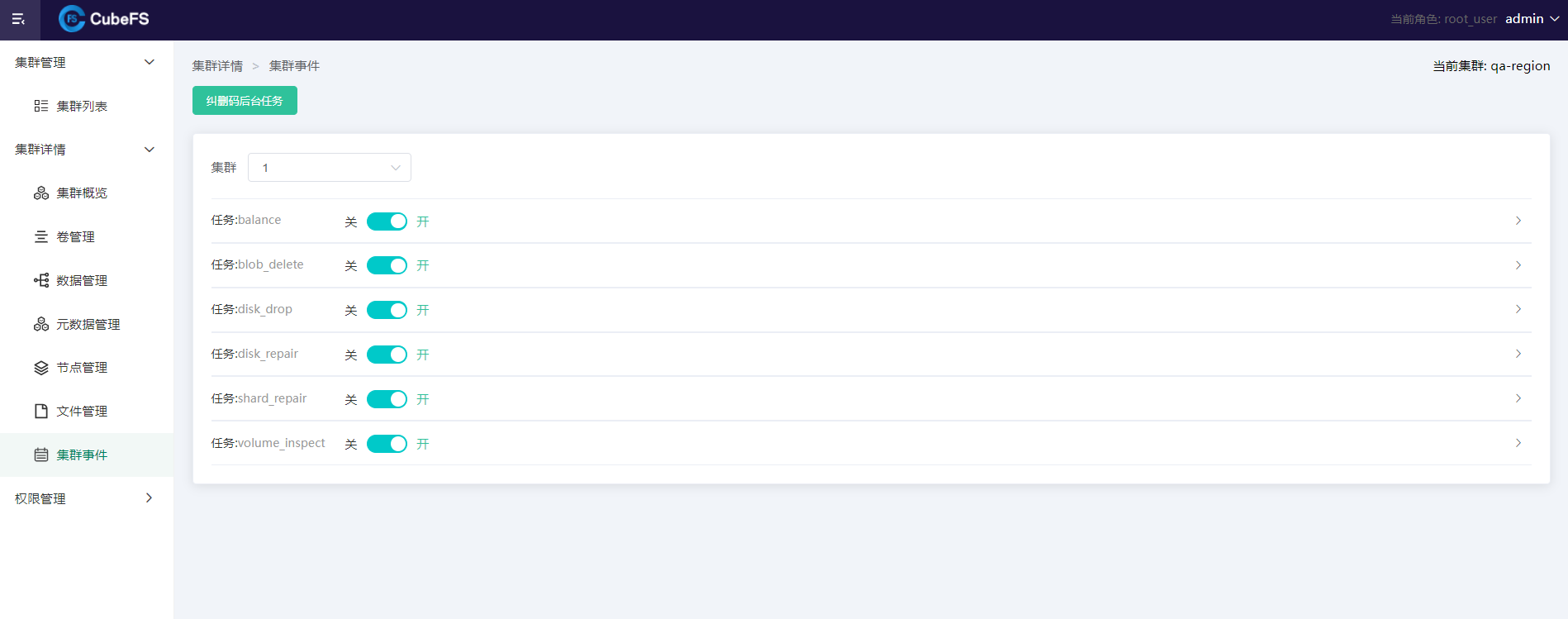

2.11 集群事件

2.11.1 纠删码后台任务


在github上编辑
